管類45°角/90度直角專用閃光對焊機
45度直角閃光對焊機
一、用 途
直角閃光對焊機適用于焊接各種類型的低碳鋼、合金鋼的直角部件的專用焊機，更換相應的夾具后也可用于鋼窗、棒材、管材、工具等直角型部件的焊接。
二、結構概述

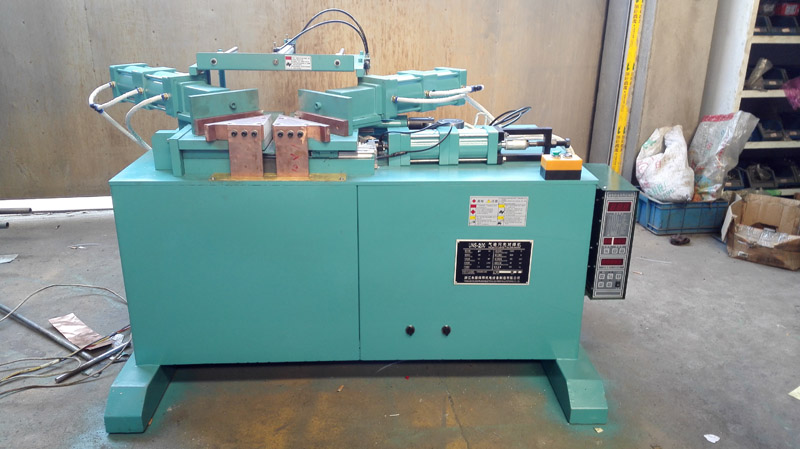

本焊機由兩個氣動夾鉗、固定工作臺活動工作臺、焊接變壓器、氣頂油缸、回程缸、傳動機構、氣路系統、及電氣控制箱等組成。
兩個氣動夾鉗分別裝于固定工作臺上和活動工作臺上，用于夾緊焊件。在活動工作臺的左下側裝有氣頂油缸和回程缸，經過傳動連接桿與活動工作臺連接，用于推動活動工作臺進行工件的焊接和頂鍛?；顒?dòng)工作臺的整個移動過程即為焊接過程，回程缸用于使活動工作臺恢復原位，焊接變壓器由單相380伏供電。次級出線用銅箔引至固定臺和活動臺的導電極并機架絕緣。
控制箱由繼電器、晶閘管等電氣元件組成，通過晶閘管控制系統調節焊接變壓器的初級電壓的大小，從而達到不同規范的次級電壓，來滿足焊接要求，次級電壓3V—10V連續可調。
氣動系統由電磁氣動閥減壓閥、氣水分離器、油霧器、氣壓表等組成。
焊接變壓器和銅鉗口采用自來水冷卻。

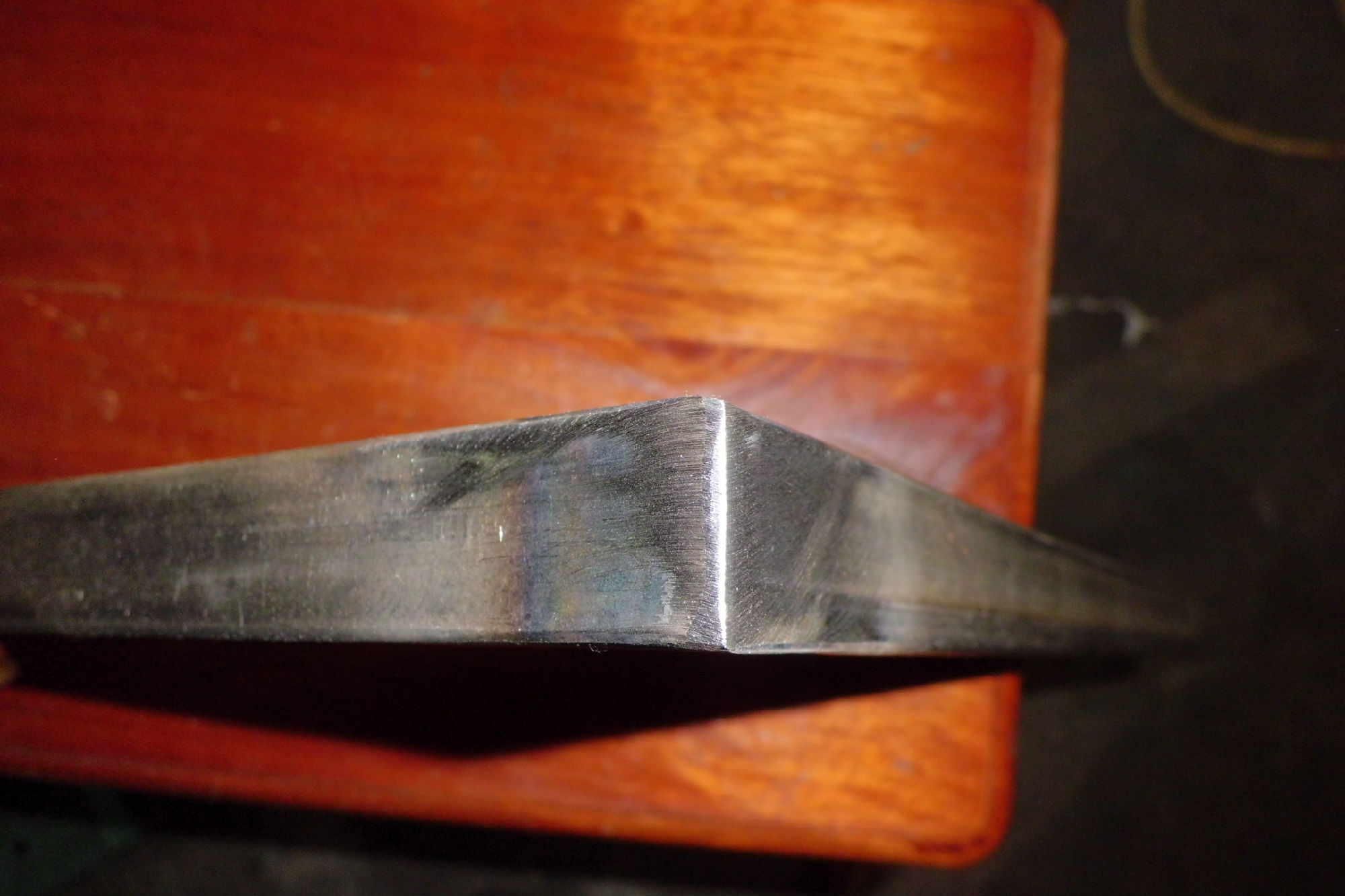

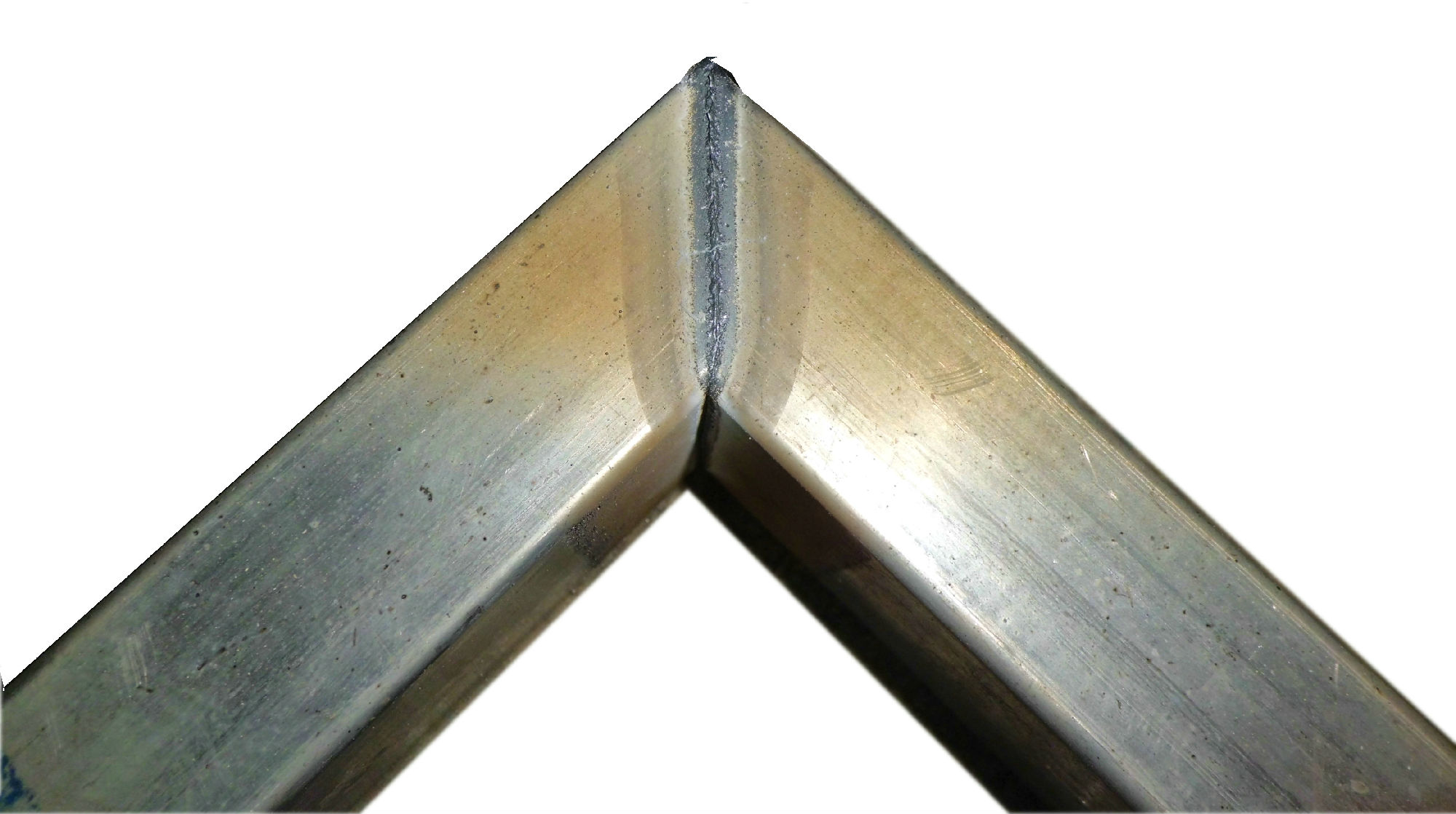

本閃光對焊機是專門焊接各種碳鋼管、不銹鋼管，鍍鋅管等金屬制品.
